High{0}}Welding

Automated Welding Robots dia manana rafitra famantarana fahitana 3D sy sandry robotika misy fahitsiana toerana ± 0.05 mm, miantoka ny fampifanarahana marina ny fanilo welding miaraka amin'ny seam weld ary mampihena ny misalignment sy ny welds tsy hita.

Fametrahana Seam Weld mandeha ho azy, Tsy mila fitaovana avo-tsara indrindra

Miankina amin'ny teknolojia scanning vision 3D, ny robot dia afaka mamantatra tsy miankina ny toeran'ny weld sy ny endrika groove. Izy io dia afaka manitsy ho azy ny fivilian-toerana na dia diso toerana aza ny workpieces, ny akora manta dia manana fandeferana amin'ny lafiny, na ny fitaovana dia manome ny antonony amin'ny toerana marina. Izany dia mampihena be ny vidin'ny famokarana sy ny fametrahana ny fitaovana ary manafoana ny fomba fampianarana amin'ny tanana sy ny fametrahana teboka.

Famokarana malefaka miaraka amin'ny fanovana modely haingana

Tsy ilaina ny mitarika fampianarana amin'ny -amin'ny{1}}point sy reprogramming rehefa manolo ny workpieces. Ny rafi-pahitana dia afaka mamokatra làlam-pamokarana ho azy aorian'ny fitarafana sy ny fanekena, ahafahana manova ny tsipika famokarana ao anatin'ny fotoana fohy. Mahafeno ny fepetra takian'ny famokarana miovaova amin'ny famokarana-maro sy kely-mamokatra ary manome taham-pampiasana fitaovana avo kokoa.

Sary 2.1 3D Diagram Simulation

Dingana 1: Fametrahana fitaovana sy fametrahana fitaovana

Ny workpiece ho welded dia raikitra tsara ao amin'ny toby welding. Ny Môdely 1820 3D vision welding robot dia mameno ny heriny-amin'ny fanaraha-maso-tena, ary ny fakan-tsary 3D vision dia miditra amin'ny mode standby. Ny rafitra fanaraha-maso, loharanom-pahefana welding, rafitra famahanana tariby ary fandaharana fampianarana dia vonona miaraka, miandry ny baiko fanombohana welding.

Dingana 2: Angony angona Weld Seam Contour amin'ny alàlan'ny 3D Vision Scanning

Ny fitaovana fisavana fahitana 3D napetraka eo amin'ny robot dia manao famandrihana -manodidina ny asa kendrena. Izy io dia mirakitra-fampahalalam-baovao telo amin'ny lafiny telo-misy ny toerana, ny fironana, ny sakany, ny endriky ny groove ary ny fivilian'ny haavony, mametraka tsara ny toerana misy ny lasantsy, ary misoroka ny toerana tsy marina vokatry ny fivilian'ny fametrahana workpiece sy ny fahadisoan'ny refy amin'ny fitaovana miditra.

Dingana 3: Fandefasana-ara-potoana ny angona weld mankany amin'ny solosaina fanaraha-maso indostrialy

Ny angon-drakitra fandrindrana 3D be dia be voaangona tamin'ny alàlan'ny fizahana maso dia ampitaina amin'ny fotoana tena izy any amin'ny solosaina fanaraha-maso indostrialy manohana amin'ny alàlan'ny zotram-pifandraisana, izay mitahiry ny sary voazaha tany am-boalohany sy ny mari-pamantarana teboka weld.

Dingana 4: Fandrindrana rindran-damina amin'ny rindrankajy marani-tsaina sy tsara indrindra amin'ny alàlan'ny ordinatera

Ny solosaina fanaraha-maso indostrialy dia tafiditra amin'ny rindrambaiko fanodinana matihanina. Izy io dia mitarika fampihenana ny feo, fanitsiana, famakafakana ary kajy amin'ny angon-drakitra lasantsy 3D voaangona, mampitaha ho azy ireo masontsivana fizotry ny lasantsy efa nomanina, ary miteraka làlam-pihetsiketsehana robotika tsy tapaka miaraka amin'ny fitaovana fiasana sy ny fepetra ara-teknika. Mandritra izany fotoana izany, dia mifanandrify amin'ny masontsivana dingana mifanaraka amin'izany toy ny tondra-drano, ny tariby ary ny hafainganam-pandehan'ny tariby.

Dingana 5: Mamaha ny olana amin'ny solosaina sy ny famantarana fanaraha-maso ny welding

Rehefa vita ny fandrindrana ny lalana, dia alefan'ny solosaina miaraka amin'izay ny toromarika lalana sy ny baikon'ny mari-pamantarana fizotry ny lasantsy mankany amin'ny rafitra fanaraha-maso robot, ary mampifandray ny loharanon'ny herin'aratra sy ny mpanome tariby mba-manitsy mialoha ny mari-pamantarana lasantsy.

Dingana 6: Ny Robot dia miasa ho azy ny fanilo welding araka ny toromarika

Aorian'ny fahazoana ireo famantarana fanaraha-maso, ny robot lasantsy miara-miasa dia mandeha tsara amin'ny lalana efa nomanina. Ny fanilo welding fitaovana mandeha amin'ny hafainganam-pandeha tsy tapaka manaraka ny weld lalana; ny tariby feeder stably mamahana welding tariby synchronously, ary ny welding loharanon-kery Output mifanaraka welding ankehitriny sy ny malefaka. Tsy mila -tena asa tanana tanana mandritra ny dingana manontolo.

Dingana 7: Famitana ny fampandehanana lasantsy mandeha ho azy -avo tsara indrindra

Ny fanilo welding dia manao lasantsy mitohy manaraka ny lalan'ny lasantsy efa nomanina miaraka amin'ny fanitsiana-ara-potoana hita maso mandritra ny dingana. Afaka manitsy ho azy ny lalan'ny lasantsy izy na dia misy fanodinkodinana kely amin'ny fametrahana ny workpiece aza, ary amin'ny farany dia tonga amin'ny -marina tsara sy avo-avo ny fandrefesana mandeha ho azy amin'ny seam weld manontolo. Rehefa vita ny fizarana welding iray, ny robot dia afaka mifindra amin'ny toerana weld manaraka araka ny fandaharana ary mamerina ny fomba etsy ambony. Rehefa vita ny dingana rehetra dia averina amin'ny maody standby ny fitaovana hiandry ny baikon'ny fandidiana manaraka.

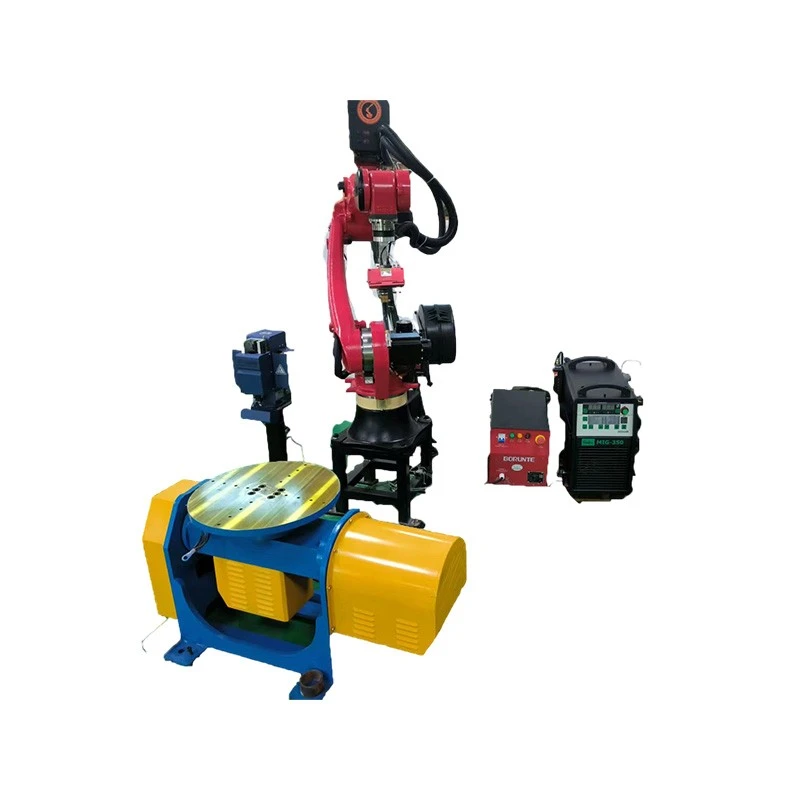

Sary 2.2 Eo amin'ny-sarin'ny zavatra ara-batana

Sary 2.3 Sarin'ny -akaton'ny singa tsirairay

MIG welding machine

Wire feeder

Wire spool

Kabinetra fanaraha-maso elektrika robot

Fanaraha-maso fahitana 3D

Positioner

Toby fisondrotana raikitra ho an'ny robot







MIG welding fanilo





Video Fampisehoana







01/

Fandrindrana ny tontolo iainana:Miasa amin'ny tontolo maina sy ambany -vovoka mba hisorohana ny hamandoana na ny entona manimba tsy hisy fiantraikany amin'ny fahamarinan'ny fahitana 3D.

02/

Fametrahana préliminary:Kalibrate ny sensor vision 3D sy ny sandry mekanika alohan'ny fampiasana voalohany mba hiantohana ny fifindran'ny angona milamina.

03/

Fikojakojana:Diovy tsy tapaka ny family vision 3D ary jereo ny fahamarinan'ny fizaran-tseranana mba hanalava ny androm-piainan'ny fitaovana.

04/

Fanofanana mpiasa:Ny mpandraharaha dia tokony hianatra ny toe-javatra fototra sy ny famahana olana mba hihazonana ny asa mahomby.

Fampidirana orinasa









Chuanglida dia mpanamboatra matihanina amin'ny seta feno lasantsy lasantsy ary mpamatsy toeram-piasana -miato. Afaka mividy robot mitokana ny mpanjifa na misafidy vahaolana fanaterana turnkey feno. Afaka manome bokikely vokatra, sary CAD 3D ary tatitra momba ny fisafoana vatana robot izahay. Ny vokatra rehetra dia manaraka ny fonosana fanondranana manara-penitra ary azo alefa eran-tany.

Azonao atao ny manolotra fangatahana teny nindramina mivantana, na alefaso aminay ny fampahalalana momba ny fizotran'ny asanao mba hahazoana vahaolana mifantina namboarina.
