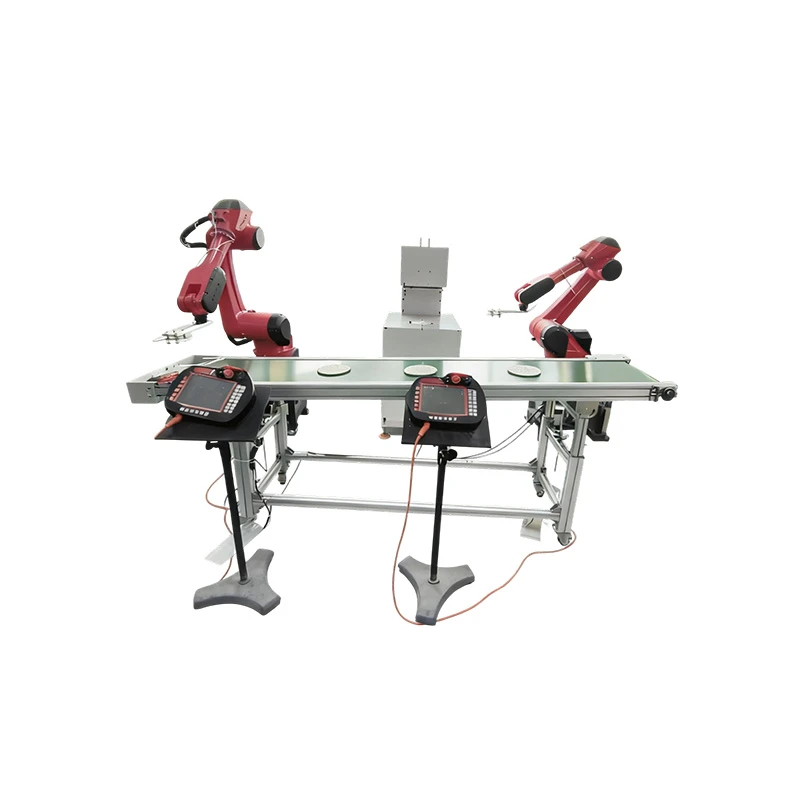

Fampidirana vokatra
Metal Stamping Robot dia robot indostrialy natao ho an'ny fandefasana sy fandefasana mandeha ho azy amin'ny tsipika fametahana metaly, mety amin'ny baiko batch sy fanamboarana.
Parameter ara-teknika lehibe
| fikirana | famaritana |
|---|---|
| famaky | 6 |
| Payload ambony indrindra | 10 kg |
| Fahatratrarana ambony indrindra | 1587 mm |
| Avereno ny fahamarinan-toerana | ± 0,05 mm |
| Lanja robot | 152 kg |
| Fiarovana Rating | Body IP50 / Wrist IP54 |
| Hafainganam-pandeha ambony indrindra | J1: 190 degre /sJ2: 173 degre /sJ3: 223 degre /sJ4: 254 degre /sJ5: 270 degre /sJ6: 342 degre / s |
| Fihetsiketsehana | J1: ±165 degre J2: −95 degre /+70 degre J3: −85 degre /+75 degre J4: ±180 degre J5: ±115 degre J6: ±360 degre |
| Torque azo avela | J4: 32,8 N·mJ5: 32,8 N·mJ6: 17 N·m |
| Fotoana inertia azo ekena | J4: 0,46 kg·m²J5: 0,62 kg·m²J6: 0,155 kg·m² |
| Temperature miasa | 0–40 degre |
| Temperature soso-kevitra | 15–25 degre |
| Hamandoana Relative | 20–80% RH (tsy-condensing) |
| Tosi-drivotra | 0.5–0.7 MPa |
| Herin'aratra | 220V ± 10%, 50/60 Hz |
| Rafitra fanaraha-maso | BORUNTE |
| Robot Casting Body | BORUNTE |
| Servo Motors | BORUNTE |
| Reducers | BORUNTE |
| Ireo singa elektrika | BORUNTE |
| Volon'ny menaka | J1: 900 mlJ2: 800 mlJ3: 400 mlJ4: 50 mlJ5: -J6: - |
| Fehin-potoana | J4: MBT233080303, 3M, 8 mm sakany, 89 nifyJ5: MBT233080301, 3M, 8 mm sakany, 117 nify |
| Accessories mahazatra | USB Flash Drive |
Tombontsoa sy sehatra fampiharana
(I) Tombontsoa fototra
Avo-Famerenana mazava tsara
Ny Metal Stamping Robot dia mirehareha amin'ny fiverimberenan'ny ± 0.05mm, miantoka ny famahanana vy amin'ny vy ao anaty die stamping.
Fahaizana mavesatra 10kg
Ny Metal Stamping Robot dia afaka mitondra enta-mavesatra 10kg, mitantana tsara ny takelaka vy sy ny kaopy tsotsotra amin'ny vacuum ao anatin'ny tsingerin'ny -matetika be, misoroka ny fahasimbana sy ny fahaverezan'ny fitaovana.
Famolavolana Extension Arm Flexible
Miaraka amin'ny rafitra mirindra sy ny fanitarana sandry 1587mm, dia afaka mihetsika mora foana eo anelanelan'ny tsipika conveyor sy ny milina fanosehana amin'ny atrikasa fametahana voafefy.
Hafainganam-pandeha ambony-Mitohy
Ny hafainganam-pandehan'ny fiaraha-miasa dia mahatratra hatramin'ny 342 degre / s, manohana ny fiasana mandeha ho azy mandritra ny 24 ora.
Multi-Zava-mampidirana Fahaizana
Afaka miasa miaraka amin'ny milina fitomboka sy tsipika mpitatitra izy io, ahafahana mamindra ho azy ireo ampahany voaforona amin'ny tokan-trano iray na maromaro-fandrindrana.
(II) Sahan'ny fampiharana sy fitaovana mifanentana
| Fampiharana Scenario | Zavatra fampiharana manokana | Fitaovana azo ampifanarahana |
|---|---|---|
| Parts Stamping Automotive | Varavarana anatiny tontonana, chassis brackets, vatan-kazo sarony, seza lalamby | Mangatsiatsiaka-ravina vy nanakodia, mafana-tambajotra vy vita amin'ny galvanisé, avo-raby vy firaka |
| Parts metaly fitaovana an-trano | Satroka faran'ny amponga amin'ny milina fanasan-damba, vata fampangatsiahana an-kalamanjana, tobin'ny varavarana vata fampangatsiahana, lavaka lafaoro microwave | Mangatsiaka-ravina vy nanakodia, loko-ravina vy miloko, alimony firaka manify |
| Fitaovana fitaovana | Tranon'ny boaty fanaparitahana, mpampitohy talantalana, tobin-tsofina, brackets fitaovana an-dakozia |
Tambajotra vy mihodinkodina mafana-, lambam-baravarankely vy, takela-by tsy mitongilana
|
(III)Ao amin'ny-Site Simulation sy Structural Close-Asehoy

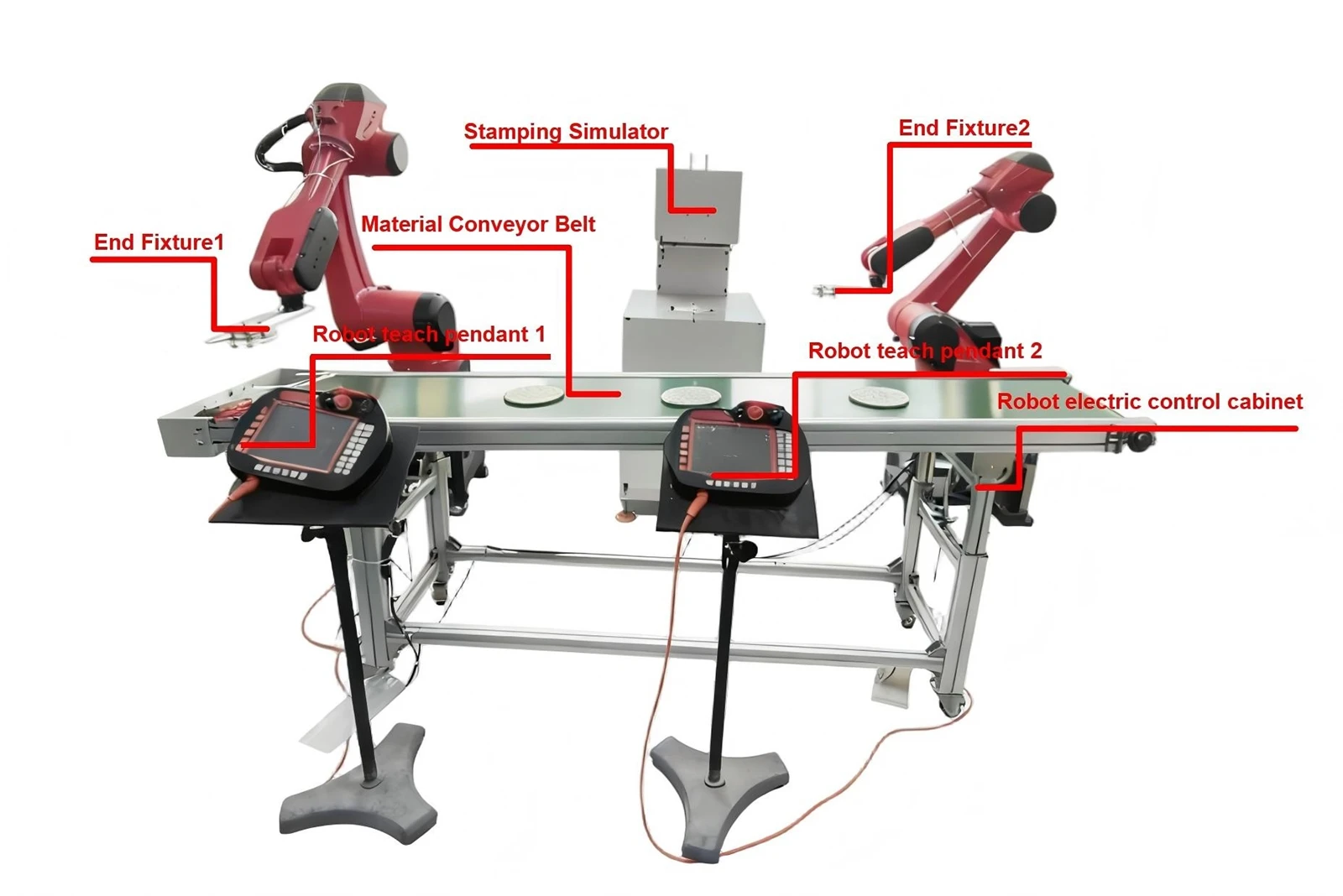

Sary 2.1 Eo amin'ny-sarin'ny zavatra ara-batana
Stamping Simulator
Kabinetra fanaraha-maso elektrika robot
Toby fanamafisam-peo ho an'ny robot
Sary 2.2 -diagrama akaiky ny singa tsirairay
Ny fizotran'ny asa fototra amin'ny robot stamping dia toy izao manaraka izao:
Fiomanana ara-pitaovana
Apetraka mitovy amin'ny fehin-kibon'ny mpitatitra ny fitaovana fiasana, ary jerevana ny hamafin'ny rivotra effector -ny faran'ny banga mba hiantohana ny fitsofan'ny rivotra.
System Startup & Adjustment
Ny rafitra fanaraha-maso sy ny conveyor dia natomboka, ary ny fanerena banga dia ahitsy araka ny fitaovana sy ny lanja mba hisorohana ny deformation.
Fampianarana trajectory
Ny robot dia ampianarina ny làlam-pamokarana sy fampidinana entana, ao anatin'izany ny conveyor-to-tsindrio, manindry-mba-manindry, na manindry-mba-hetsika conveyor.
Fametrahana paramètre
Ny mari-pamantarana miasa toy ny hafainganam-pandeha -sy-toerana, ny fotoana fampifanarahana ny fanaovan-gazety, ary ny hafainganam-pandehan'ny conveyor dia voafefy.
Fampandehanana mandeha ho azy
Ny rôbô dia manao fametahana tsy tapaka, mamindra fitomboka, ary manala entana miaraka amin'ny fanaraha-maso tena-fotoana sy fanohanana fiatoana vonjy maika.
Famaranana & Famerenana
Aorian'ny famokarana dia miverina amin'ny toerany ny robot, mijanona ny conveyor ary esorina ny ampahany vita mba hojerena.
Soso-kevitra momba ny fampiasana sy fikojakojana ny fitaovana
Tontolo fiasana
Tazony ho madio ny faritry ny fitomboka, esory haingana ny koba sy menaka, ary miantoka toerana ampy ho an'ny fandidiana sy fikojakojana robot.
Fikojakojana ny singa fototra
Tsidiho tsy tapaka ny kaopy vacuum, ny rivotry ny rivotra, ary ny fanaraha-maso ny tariby, ary avereno ny programa robot mba hihazonana ny fampandehanana maharitra.
Fikojakojana isan'andro & tsy tapaka
Hamarino ny fahasimbana mekanika, ny fifandraisana malalaka, ary ny fivoahan'ny rivotra isan'andro; fanosorana ny tonon-taolana robot ary diniho tsindraindray ny lasitra mba hihazonana ny fahamarinany.
